Lightning 2000-Software V 2.6.12
von
| Diese Anzeige gibt die momentane Aktivität der
Detektor-Hardware wieder.Jede "LED"-Reihe steht für eine Teil-Antenne,die
Anzeige nimmt von grün (links) nach rot (ganz rechts) zu und gibt die
gemessene Feldstärke an. |
 |
| In dieser Anzeige wird die Aktivität innerhalb der letzten
Stunde graphisch dargestellt. Die maximale Aktivität wird zusätzlich
als Text mit Zeitangabe angegeben. |
 |

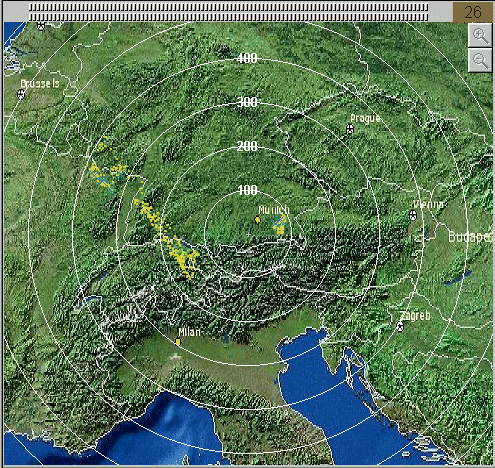

| Die Realtime-Anzeige zeigt einzelne Blitze an der ungefähren Stelle ihres Entstehens an.
Die einzelnen Blitze werden jedoch nur dann angezeigt,wenn im Analysefenster Stürme angezeigt werden.
Das Minimum an Blitzen pro Sekunde liegt,genau wie bei der Analyse, bei 10.
Erst ab dieser Zahl werden überhaupt Blitze auf der Karte dargestellt.
Hier liegen komplizierte Algorithmen zugrunde, die aus den Rohdaten in Verbindung mit der Analyse die Darstellung auf der Karte ermöglichen.
Die Richtung ist exakt, die Entfernung nur eine Annäherung durch Messung der
Feldstärke.Stärkere Blitze werden näher,schwächere
weiter entfernt angezeigt.Die Hardware ist aufgrund ihres Aufbaus (Einzelantenne)
nicht in der Lage, 2 Stürme,die hintereinander liegen, zu erkennen.Es
wird also aufgrund der unterschiedlichen Feldstärken ein einzelner Sturm
angezeigt,der in der Entfernung in etwa in der Mitte von den beiden Realen
liegt.Sollten die Blitze wahllos über den ganzen Bereich verteilt
erscheinen, so ist der Sturm genau über der Mess-Station. |
 |
Das wohl interessanteste Fenster,das Zählerfenster.
Im einzelnen bedeuten die Felder:
1:Datum und Zeit
2:Anzahl aller Blitze innerhalb der letzten Minute,
Grün <= 14, gelb 15-24 und rot >25 Blitze / min
3:Das Energie-Level der Blitze,gemittelt aus 5 Blitzen,
Grün <=99,gelb 100 bis 124 und rot >=125% des Mittelwertes aller
Blitze.
4:Die Summe aller seit Mitternacht aufgenommenen Blitze
5:Die Summe der von allen Blitzen aufgebrachten Energie
6:Anzahl der Störgeräusche innerhalb der letzten Minute
7:Anzahl der starken Blitze innerhalb der letzten Minute,
grün<2,gelb 2-3 und rot >=4 Blitze/ min
8:Anzahl der Störgeräusche seit Mitternacht
9:Anzahl aller starken Blitze seit Mitternacht. |
 |

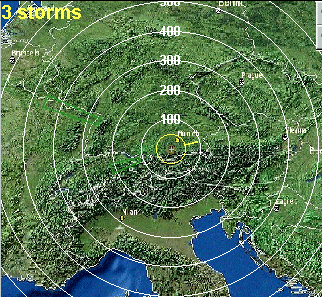

Das Analyse-Fenster:
Hier werden die nach Auswertung der Rohdaten ermittelten Stürme
angezeigt.Die Bereiche markieren sowohl die weiteste als auch die am
nächsten liegende Grenze. Der tatsächliche Sturm liegt etwa im
geometrischen Zentrum dieses Bereichs.Je mehr Blitze in einem gewissen Gebiet
gemessen werden, desto genauer wird die Analyse und der Bereich wird kürzer
und breiter, bis er sich einer mehr quadratischen Form nähert. Erreicht
ein Sturm den gelben Warnring(Radius 50 km), so färbt sich die Umrandung
des Bereichs ebenfalls in gelb.Wird der rote Ring erreicht (Radius 16 km),
so färbt er sich in rot.Gleichzeitig wird oben links die Summe der erkannten
bzw. angenommenen Einzelstürme (hier also 3, wobei jeweils 10 Blitze
und mehr pro Minute zu einem Sturm gruppiert
werden)angezeigt.
|
 |
